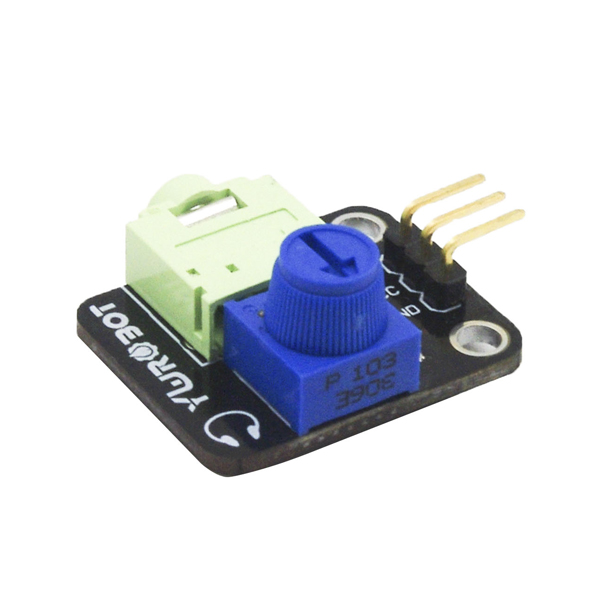

아두이노 DF Player Mini 모듈을 이용하여 음성을 3w 4옴 스피커로 출력하다가 이어폰을 꼽으면 소리가 스피커가 아닌 이어폰으로 출력될 수 있게끔 하고싶습니다. 이어폰을 사용할 수 있는 elb080306 모듈이 있어 이를 통해 작품을 구현해보고자하는데, 이어폰 모듈에 대한 정보가 너무 적어서 질문드립니다.
elb080306와 3w4옴 스피커간의 음성출력 교체가 원활하게 가능할까요?
- BASIC4MCU 작성글 SNS에 공유하기
댓글 3
조회수 467master님의 댓글
master 작성일스피커입력 신호를 빼서 이어폰모듈 in핀에 꼽으면 됩니다.
크라퀴님의 댓글
크라퀴
작성일
점프선을 왔다갔다 이동하지 않고는 기술 구현이 불가능한가요?
master님의 댓글
master 작성일
https://www.devicemart.co.kr/goods/view?no=25067
사진에서 핀구멍이 8개지만 번호가 붙어있는 핀은 5개입니다.
https://cafe.naver.com/circuitsmanual/13366
여기의 사진에도 핀이 5개입니다.
프러그를 꼽으면 2-3번이 떨어지고, 4-5번이 떨어집니다.
보통 앰프 등에서는 안쪽의 3번과 4번이 스피커로 가는 식으로 배선을 해둡니다.
이어폰(플러그)을 꼽지않으면 2-3가 연결되고 4-5가 연결되어서 스피커로 연결되다가
이어폰을 꼽으면 스피커가 차단되는 것이죠
구입한 이어폰 모듈에서 스피커까지 고려하지도 않았을 것이니 회로에 능숙하지 않으면 포기하셔야 할 듯..
