리모콘 수신 조립 KIT
LG/SAMSUNG 리모컨을 그대로 사용할 수 있습니다.
키값과 동작모드를 사용자가 직접 설정 가능합니다.
적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.
SE-RCU32
리모콘에 의한 32 개의 릴레이 접점을 출력합니다.
THOSIBA 프로코콜(삼성TV)과 NEC 프로코콜(LG TV) 을 인식합니다.
토글 모드 (TV 의 전원 ON/OFF 와 같은 동작)와 레벨모드를 지원합니다.
리모콘 코드를 사용자가 직접 설정 합니다.
SAMSUNG 리모콘과 LG 리모콘을 같이 사용할 수 있습니다.
KEY 프로그램시 토글모드/레벨 모드를 선택합니다.
SE-IREXT를 사용하면 설치 장소가 자유로워집니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.

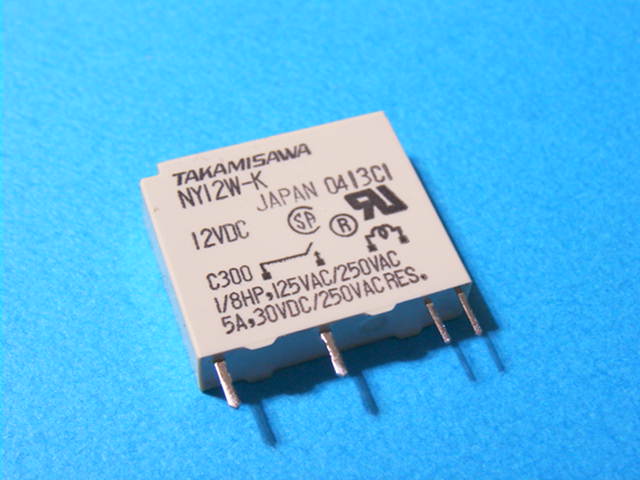

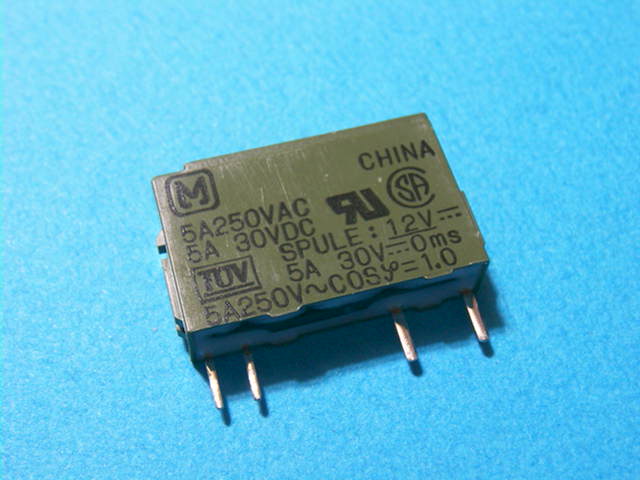

TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

고감도의 적외선 센서 모듈을 사용하였습니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

100 개 이상 주문 시 리모컨 코드를 초기 설정한 상태로 출고 가능합니다.

적외선 센서를 외장으로 확장 가능한 3.5mm 표준 스테레오 커넥터

동작 전원은 릴레이 전압에 따릅니다. 12V 릴레이 사용시 DC 12V 를 연결합니다.

누름식 단자대를 사용하여 배선작업이 쉽습니다. 적색 단자대는 릴레이 공통입니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

SE-IREXT 를 사용하면 설치 장소가 자유로워 집니다.

12V 릴레이와 소켓

프로그렘 핀(PGM)
*** 리모콘 코드 설정 방법 ***.
STEP 1:
설정하기 원하는 포트와 PGM 을 위 그림과 같이 점퍼 선으로 연결합니다.
STEP 2:
리셋 스위치를 누릅니다. 이때 점퍼선이 연결된 포트에 LED 가 점멸합니다. 빠르게 점멸 동작과 천천히 점멸 동작을 반복 합니다. 빠르게 점멸할 때 리모컨 버튼을 누르면 레벨(LEVEL) 모드로 천천히 점멸할 때 리모컨 버튼을 누르면 토글(TOGGLE)모드로 설정됩니다. 리모컨 버튼을 누르면 LED 의 점멸을 멈추고 계속 점등됩니다.
STEP 3:
연결한 점퍼선을 제거 합니다.
STEP 4:
리셋 버튼을 누릅니다. 설정이 잘 되었는지 리모컨 버튼을 눌러 동작을 확인합니다.

* 출하시 테스트를 위하여 A0-A7, C0-C7 은 LG TV 리모컨으로  B0-B7, D0-D7 은 SAMSUNG TV 리모컨 신호로 프로그램 되어 있습니다.
* NEC 프로토콜을 사용하는 대부분의 리모컨이 사용 가능합니다.
* LG 리모컨과 SAMSUG 리모컨 신호를 자동 선별합니다. 한개의 출력 포트에 대하여 2 개의 리모컨 신호를 설정할 수 없습니다. (예를 들면 A0 릴레이에 SAMSUNG TV POWER와 LG TV POWER 를 동시에 사용하도록 설정할 수 없습니다.)
**** 리모컨 호환성 ****
* SONY, PHILIPS 리모컨은 코드 프로토콜이 다르므로 사용할 수 없으며 무설정 만능형 리모컨은 2 중으로 출력(LG, SAMSUNG 신호 동시출력)되므로 사용할 수 없습니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

SE-RCU32 의 기본 구성입니다. 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.

SE-RCU32 의 기본 구성입니다. 릴레이, 소켓은 별도 구입하여야 합니다.

SE-RCU32 는 릴레이가 포함되지 않습니다.
TNY12WK, PA-1a-12V 2 가지의 릴레이를 선택할 수 있습니다.
