RESCUE CRAWLER (70169) 응용 예

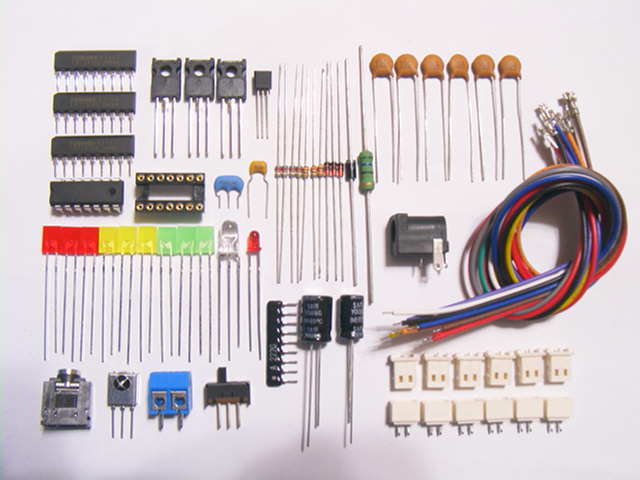

SE-RMCSE-RESCUE-PART 를 이용합니다.

적외선 센서는 형광등 또는 3 파장등이 직사광선으로 비추면 리모컨 신호를 수신하지 못합니다.
센서 위치 변경이 어려우면 그늘 막을 만들어주어야 합니다.

4 개의 AA 사이즈 축전지(1.2V 2000mAh) 사용합니다.
모터에 배선을 직접 납땜합니다.
Eneloop 축전지는 자기 방전율이 작으며 포장 개봉 즉시 사용할 수 있습니다.
부져는 CN6 에 꼬마전구는 병열로 연결하여 CN4 에 연결합니다.
부져는 극성이 있으며 빨간선이 CN6의 L+ 에 연결합니다. 꼬마 전구는 극성이 없습니다. 두 전구 리드의 힌색을 같이 연결하여 CN4의 T-, 빨간색을 같이 연결하여 T+에 연결합니다. 부져와 전구는 동작 전압이 6V 입니다.
SANYO 의 AA 사이즈  Eneloop 배터리(2000mAh) 4 개 사용합니다.
KIT에 배터리는 포함되지 않습니다.
가정용 LG, 삼성 TV 리모컨을 사용합니다. LG, 삼성 신호를 자동 인식합니다.
만능형 리모컨은 LG, 삼성 리모컨 코드가 동시에 출력되므로 사용할 수 없습니다.
http://www.automation.co.kr/sermc/index.htm
